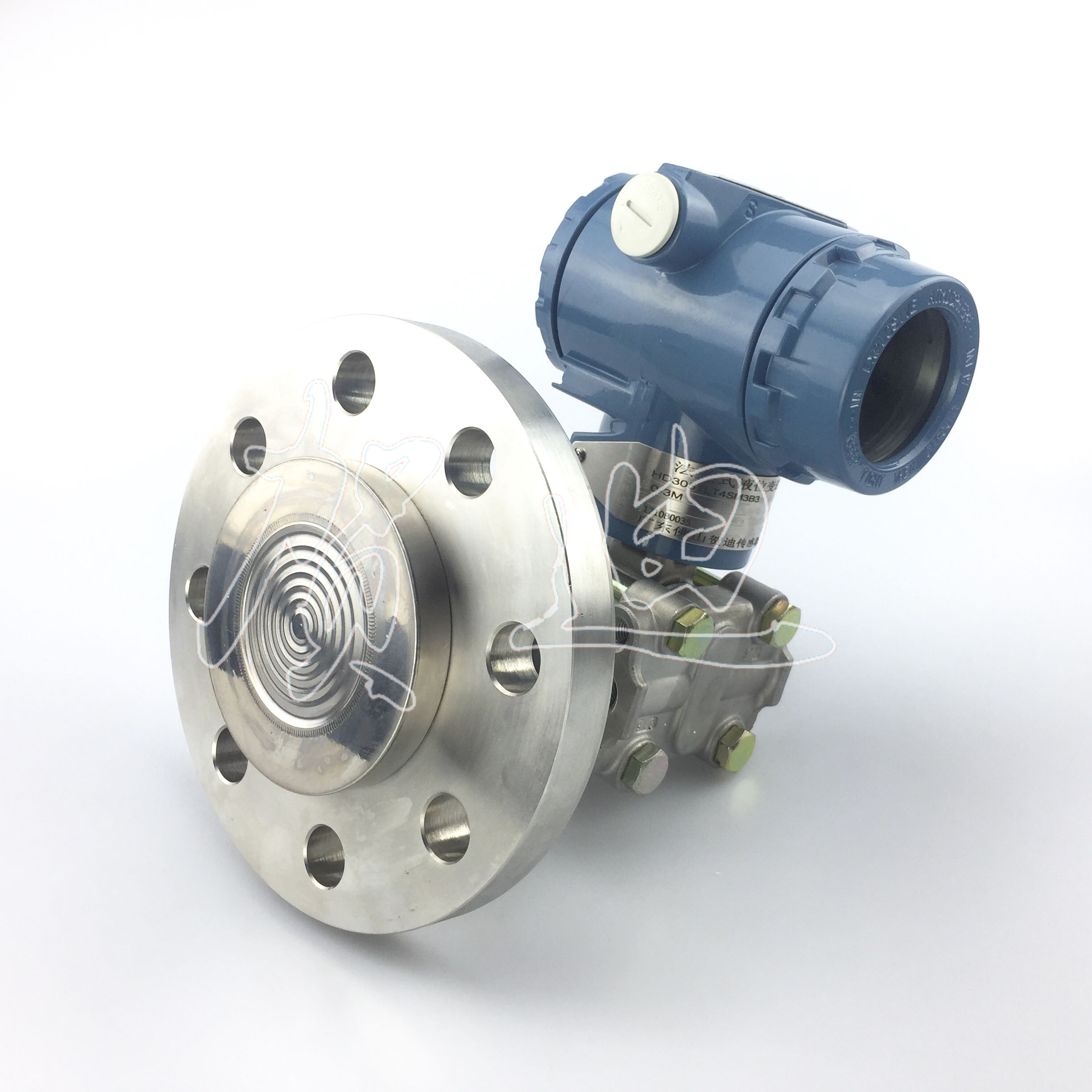

HD1151DP、HD1151HP、HD1151DR压力/压差变送器
- 型 号：HD1151DP、HD1151HP、HD1151DR
- 类 别：差压变送器系列
差压、压力、液位测量；精度高达0.05%；量程、零点外部连续可调，量程比100：1；耐过压高达100倍
)
)
)
)
产品描述
产品用途
差压变送器主要用于测量液体、气体或蒸气的差压、压力、液位和密度，然后将其转换成4—20mA.DC信号输出。
差压变送器包括DP型(基型)，HP型(高静压)和DR型(微差压)三种类型。以上三类变送器与智能放大板组合，可构成智能型差压变送器，它可通过符合HART协议的手操器相互通讯，进行设定和监控。
HP型高静压差压变送器是一种适用于石化和电站高压装置的差压变送器，由于其耐压高达32MPa，并可承受单向过载压力而不被损坏，因此能可靠地用于高压系统的差压测量。
DR型微差压变送器可以将微小差压转换成4-20mA．Dc信号，它采用专门设计的放大线路板和特殊的温度补偿工艺，性能稳定可靠。它是用于炉膛燃烧室微压、一次和二次风量及气流损耗检测的理想产品。
产品特点
1. 超级的测量性能，用于差压、压力、液位、流量测量；
2. 精度高：数字精度±0.05%；模拟精度±0.5%～±0.1%F·S；
3. 量程、零点外部连续可调，量程比100：1；
4. 正迁移可达500%、负迁移可达600%；
5. 稳定性能好，稳定性：0.25% 60 个月；
6. 耐过压高达100倍；
7. 固体传感器设计；
8. 全系列统一结构、互换性强；
9. 接触介质的膜片材料可选；
10. 低压浇铸铝合金壳体；
11. 测量速率：0.2S
12. 小型化，全不锈钢法兰，易于安装；
13. 过程连接与其它产品兼容，实现最佳测量；
14. 采用16 位计算机的智能变送器；
15. 标准4-20mA
主要技术参数
| 类型 | 量程(KPa) | 精度 | 最大过载压力或静压(MPa) | 静压影响 | 温度影响(%/28℃) | 附注 | |
| 代号 | 调整范围 | ||||||
| DP | 3 | 1.3∽7.5 | 0.25 |
5
10 14 |
±0.5 | ±0.3 |
1.静压和温度影响的附加误差，均系在最大量程下的值。 |
|
4 5 |
6.2∽37.4 31.1∽186.8 |
0.2 | ±0.25 | ±0.2 | |||
|
6 7 8 |
117∽689.5 345∽2068 1170∽6895 |
0.25 | ±0.5 | ||||
| HP |
4 5 6 7 |
6.2∽37.4 31.1∽186.8 117∽689.5 345∽2068 |
25
32 |
±1.0 | |||
| DR | 2 | 0.125∽1.5 | 0.5 |
2 5 |
±0.5 |
||
