产品描述
◆ 用途

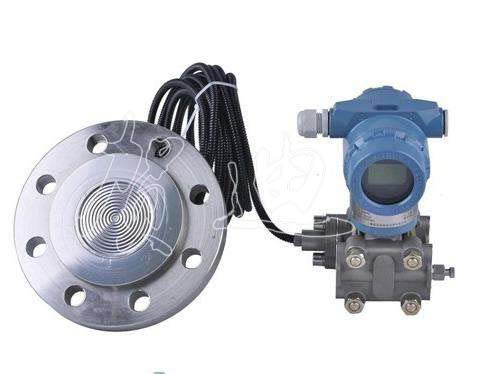

HD3051DP/GP远传压力、差压变送器是一种通过安装在管道或容器上的远传装置来感受被测压力，该压力经毛细管内的灌充硅油(或其它液体)传递至变送器的主体，然后巾变送器主体内的δ室和放大线路板，将压力或差压转换成4—20mA．Dc信号输山(参见结构原理图)。
远传压力、差压变送器与智能放大板组合，可构成智能远传压力、差压变送器，与符合HART协议的手操器配合，可以相互通讯，进行设定和监控。
为了适应不同的安装需求，本系列变送器具有多种形式的远传装置供用户选择，变送器的主体结构与差压、压力变送器相同。
◆ 远传变送器和主要用于以下场合的测量：
高温下的粘稠介质
易结晶的介质
带有固体颗粒或悬浮物的沉淀性介质
强腐蚀或剧毒性介质
可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。
连续精确测量界面和密度
远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。
卫生清洁要求很高的场合
如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质交叉污染。
| ◆ 产品特点 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下，稳定而可靠地工作。 采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。 选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。 设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。 品种、形式利尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。 可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管(差值≤4．5米)远传差压变送器。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
◆主要技术参数和性能
注： 远传差压变送器的静压和远传压力变送器的工作压力还取决于选定法兰的规格。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
外形尺寸
远传装置联接法兰尺寸表（适用于：RFW,EFW和PFW型）
螺纹联接式远传压力变送器
| 形式 \ 尺寸(mm) | 联接螺纹直径 D | ||
| M33×2（G1"） | M48×3（G11/2"） | M60×3（G2"） | |
| 六角对边 S | 36 | 50 | 63 |
| 螺纹长度 A | 20 | 30 | 30 |
| 总 长 C | 40 | 60 | 70 |
| 探头直径 d | 30 | 44 | 55 |
| 膜片直径 B | 24 | 35 | 44 |
| 允许最小面积(KPa) | 1000 | 300 | 100 |
| 附注 |
1.可提供指定尺寸的联接螺纹。 2.凸出长度L为：0.5"（12.5mm）、1"（25mm)、2"（50mm)三种。 |
||
