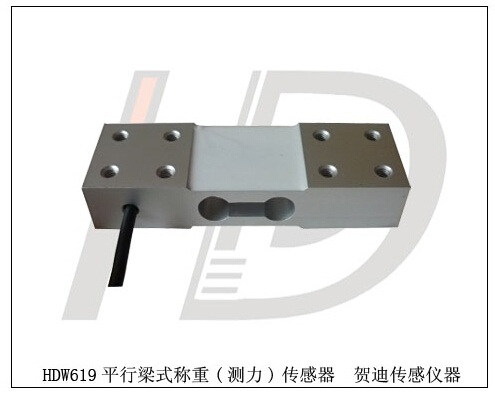

产品特点及结构:

采用合金钢材质，无色阳极化处理,封胶。

主要适用电子计价秤、计重秤等小台面电子秤 ,推荐电子秤台面尺寸：350×400mm

主要技术参数
额定载荷(Kg)  20、30、50、60、100、150、200、250、300
精度等级 C2、C3
绝缘电阻(MΩ) ≥5000(100VDC)
综合误差(%F.S) 0.03、0.02
激励电压(V) 9～12 (DC)
灵敏度(mV/V) 2.0±0.1
温度补偿范围(℃) -10 ～ +40
非线性(%F.S) 0.03、0.017
使用温度范围(℃) -20 ～ +55
滞后(%F.S) 0.03、0.02
零点温度影响(%F.S/10℃) 0.03、0.017
重复性(%F.S) 0.02、0.01
灵敏度温度影响(%F.S/10℃) 0.02、0.014
蠕变(%F.S/30min) 0.02
安全过载范围(%F.S) 150
零点输出(%F.S) ±1
极限过载范围(%F.S) 200
输入阻抗(Ω) 405±6
防护等级 IP65
输出阻抗(Ω) 350±3 电缆线 四芯屏蔽电缆Φ4 0.42m
接线方法 输入(电源) + ： 红色；输入(电源) - ： 黑色；输出(信号) + ： 绿色；输出(信号) - ：白色

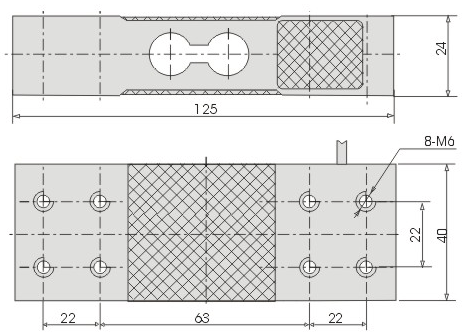

产品尺寸图(单位mm)：

受力示意图:
