◆产品特点:采用合金钢材质,胶密封.
◆产品结构:S型设计,适合拉压力检测和控制.
◆产品用途:主要适用于吊钩秤、配料秤、机改秤等电子称重系统.
◆技术参数:
额定载荷: 100,200,300,500,700kg,1,2,3,5,10,15,20t
精度等级: C2、C3
绝缘电阻(MΩ): ≥5000(100VDC)
综合误差(%F.S): 0.03、0.02
激励电压(V): 10 (DC)
灵敏度(mV/V): 2.0±0.02
温度补偿范围(℃): -10 ~ +40
非线性(%F.S): 0.03、0.02
使用温度范围(℃): -20 ~ +55
滞后(%F.S): 0.03
零点温度影响(%F.S/10℃): 0.03、0.02
重复性(%F.S): 0.01
灵敏度温度影响(%F.S/10℃): 0.03、0.014
蠕变(%F.S/30min): 0.02
安全过载范围(%F.S): 150
零点输出(%F.S): ±1
极限过载范围(%F.S) :200
输入阻抗(Ω): 350±3
防护等级: IP68
输出阻抗(Ω) :350±10
电缆线: 四芯屏蔽电缆 RWP4×12
接线方法: 输入(电源) + : 红色;输入(电源) - : 黑色;输出(信号) + : 绿色;输出(信号) - :白色
◆产品别名:拉力传感器,钩秤传感器,S型拉压传感器,S型测力传感器,S型称重传感器.

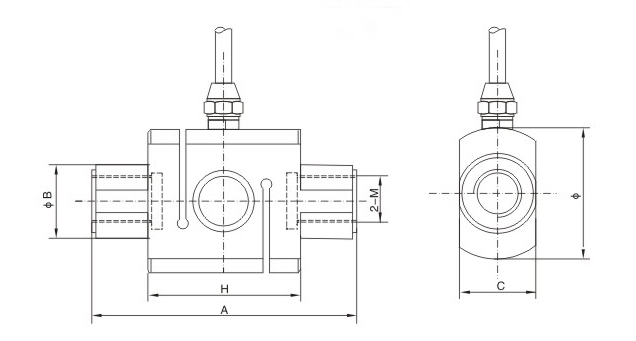

◆产品图片及尺寸图:
量程 |
尺寸/mm |
||||||
KN |
相当于t |
A |
H |
ΦB |
Φ |
M |
C |
1-5 |
0.1-0.5 |
88 |
58 |
28 |
44 |
16*1.5 |
26 |
7 |
0.7 |
88 |
58 |
32 |
44 |
16*1.5 |
30 |
10-50 |
1-5 |
120 |
68 |
51 |
63 |
22 |
48 |
70-150 |
7-15 |
138 |
94 |
60 |
76 |
30 |
56 |
200 |
20 |
156 |
108 |
68.5 |
88 |
36*3 |
76 |
