产品特点及结构

     采用合金钢或不锈钢材质，全密封激光焊接，优良有防腐蚀和防爆裂性能。

     适用于皮带秤、配料秤等工业过程中力的测量与控制中。

     可选择一体化标准信号输出，三线制，0～10mA、4～20mA或0～5V输出。

主要技术参数
额定载荷(KG) 3、5、10、20、30、50、100、150
精度等级 C1
绝缘电阻(MΩ) ≥5000(100VDC)
综合误差(%F.S) 0.05
激励电压(V) 9～12 (DC)
灵敏度(mV/V) 2.0
温度补偿范围(℃) -10 ～ +40
非线性(%F.S) 0.05
使用温度范围(℃) -35 ～ +65
滞后(%F.S) 0.05
零点温度影响(%F.S/10℃) 0.03
重复性(%F.S) 0.03
灵敏度温度影响(%F.S/10℃) 0.02
蠕变(%F.S/30min) 0.02
安全过载范围(%F.S) 150
零点输出(%F.S) ±1
极限过载范围(%F.S) 200
输入阻抗(Ω) 385±10

输出阻抗(Ω) 350±5

防护等级 IP67/IP68

电缆线 四芯屏蔽电缆 3～5m

接线方法 输入(电源) + ： 红色；输入(电源) - ： 黑色；输出(信号) + ： 绿色；输出(信号) - ：白色

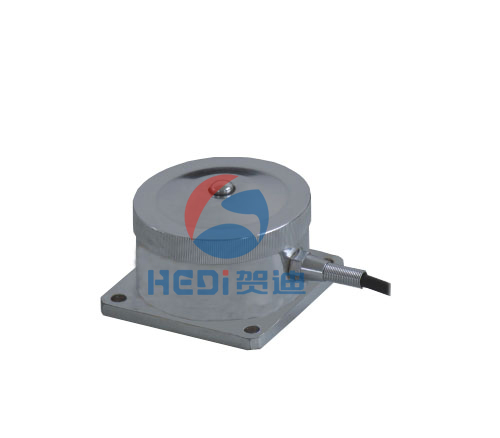

产品图片：

产品尺寸：
