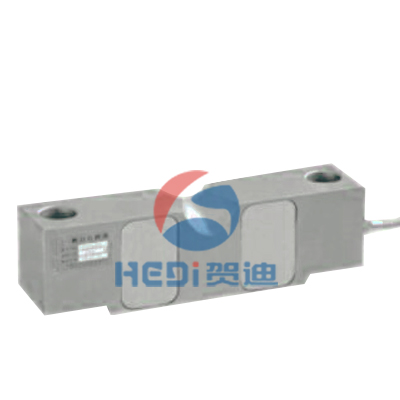

HDW112桥式称重(测力)传感器

  • 型   号:HDW112
  • 类   别:称重测力传感器系列

剪切梁结构,配以独特的鱼背浮动承力结构,可实现自动复位,适应恶劣的工作环境,测量准确

分享到:

    产品详细介绍

产品描述

用途与特点
  采用剪切梁结构,配以独特的鱼背浮动承力结构,可实现自动复位,经过良好的密封处理,适应恶劣的工作环境,测量准确。
  适用于电子衡、钢铁行业、码头、港口专用衡器及闸门启闭力的测量与监控等。
量程:5,10,20,30,50t

 额定载荷

 550t

 综合精度

 0.03 0.05(线性+滞后+重复性)

 灵敏度

 2.0 mV/V

 蠕变

 ±0.03±0.05 %F·S/30min

 零点输出

 ±1 %F·S

 零点温度影响

 ±0.03 %F·S/10

 输出温度影响

 ±0.03 %F·S/10

 工作温度

 -20+65

 输入阻抗

 750±15 Ω

 输出阻抗

 700±5 Ω

 绝缘电阻

 >5000

 安全过载

 150 F·S

 供桥电压

 建议10VDC

 材质

 合金钢

 接线方式



 输入(+):红线  输入(-):黑线

 输出(+):绿线  输出(-):白线

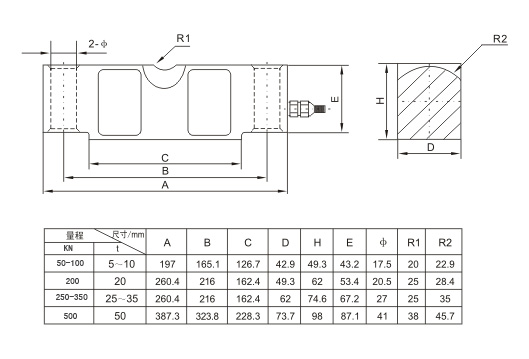

安装尺寸规格图 (单位mm)

受力示意图:
