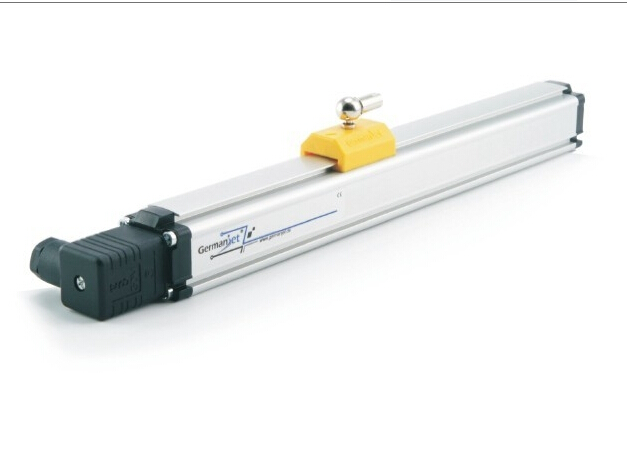

德敏哲1800通用滑块系列磁致伸缩绝对位移传感器

型号：德敏哲1800
类别：位移传感器系列

德敏哲1800 通用滑块系列｜磁致伸缩绝对位移传感器｜磁悬浮位移传感器

分享到：

产品详细介绍

产品描述

工作原理：

磁悬浮(Absopos)的运作原理是通过分析二个磁场互相感应的反馈信号而达致.第一磁场是利用一个永久磁铁在传感器外壳上运行.第二磁场是由脉冲产生器产生.当两个磁场互相感应,一个绝对值的位置信号便会以超声波速度反馈.精密电路系统便会对超生波的波形进行分析,继而输出一个精确和高分辨率的位置信号.这个绝对值测量方法保证了传感器可以在系统通电后马上提供位置信号,让机台可以实时进入生产状态.

产品优势：
l 磁悬浮位移传感器采用非接触式超声波测量技术。能提供最佳的线性和绝对值的位置测量。
l 铝成型外壳能配合两种形式的永久磁铁滑块进行非接触式测量。
l 直接取替电阻式电位器，而无须机械修改。
l 开放式导轨型外壳设计能减少因安装失误而损坏传感器

产品特性：
1800系列磁致伸缩绝对位移传感器是专门为机器通用型外置安装所设计，提供高精度（精度高达0.01%FS）、直接和绝对的位置检测反馈。该系列产品响应频率高、刷新快（2000Hz）、抗干扰、迟滞小（0.5ms）、精度高，适应高速运动系统的实时测控，也适应复杂的干扰环境（抗变频干扰）。无接触式的特点避免了机械磨损，保证了理论上的无限使用寿命。位置的检测依靠卡式滑块或浮动式滑块，滑块的型式由客户订货时确定。

防护等级IP65可以对于在复杂和恶劣的使用环境中的传感器提供充分的保护。
DIN43650通用插接头，广泛使用于设备的液压设备中，非常便于现场的接线安装。

基本参数：
测量数据：直线位移
供应电源： +24Vdc (20.4 - 28.8Vdc)
输入保护：极性保护至-30Vdc, 过压保护至36Vdc
用电  量： 50-140mA (按量程而定)
绝缘强度： 500Vdc (DC地端对机器接地端)
输     出： 0～10Vdc 和 10～0Vdc 两种输出，最小负载电阻5KΩ
             4～20mA 和 20～4mA 两种输出，最大负载电阻700Ω
分辨率：无限 (取决於控制器A/D与电源纹波)
重複精度：满量程的 < ±0.005%
线性精度：满量程的 < ±0.01% (最大 ±90μm)
工作温度： -40至85℃
防护级数： IP65(当正确连接上插头时)
振盪指标： 10-2000Hz / IEC标準68-2-6
冲击指标： 100g (单一冲击) / IEC标準68-2-27 (耐久性)
更新时间： 0.5ms 1200mm以内 / 1.0ms2400mm以内/ 2.0ms 4800mm以内
