德国原装进口 本安防爆认证
默认为电压输出，需要电流输出需要配置A/V转换模块，详情请咨询在线客服！
测量行程：100mm-4000mm可以选择，行程不同，价格不一样，详情可咨询在线客服!

产品简介

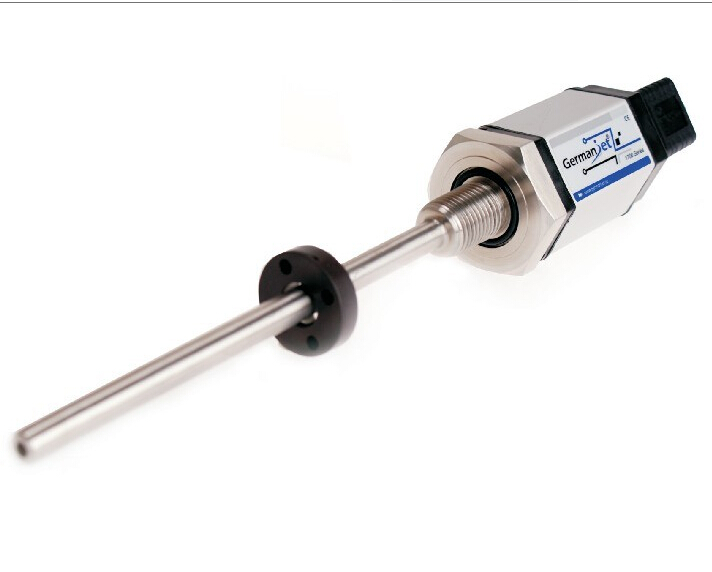

1700系列磁悬浮油缸内置位移传感器是专门为液压油缸内置安装所设计，提供高精度（0.01%FS）、直接和绝对的位置检测反馈。该系列产品响应频率高、刷新快（2000Hz）、抗干扰、迟滞小（0.5ms）、精度高，适应高速液压运动（10m/s）系统的实时测控，也适应复杂干扰环境（抗变频干扰）。无接触式的特点避免了机械磨损，保证了理论上的无限使用寿命。紧固法兰和测杆由优质不锈钢制造，可以直接伸入高压液压缸内，而不会出现腐蚀。设计采用分体结构，电子仓可以很方便地从法兰上拆卸和更换，可以避免油缸的漏油和泄压，保护了环境，也方便了快速维修。
防护等级IP65可以对于在复杂和恶劣的使用环境中的传感器提供充分的保护。DIN43650通用插接头，广泛使用于设备的液压设备中，非常便于现场的接线安装。

磁环安装图

法兰紧固安装图

整体安装图



尺寸图

接线图

基本参数
测量型式: 直线位移
输入电压: 24Vdc （20.4～28.8Vdc）
输入保护: 极性保护：反向电压至30Vdc，正向最高电压至36Vdc
电流消耗: 50～140mA（依工作行程而变化）
绝缘强度: 500Vdc （电源地与设备地之间）
输   出: 0～10Vdc 和 10～0Vdc 两种输出，最小负载电阻5KΩ
         4～20mA 和 20～4mA 两种输出，最大负载电阻700Ω
分 辨 率: 无限分辨（取决于控制器A/D与电源波纹）
重复精度: ＜±0.005%FS
线性精度: ＜±0.01%FS （最小±90μm）
刷新频率: 1200mm行程为0.5ms / 2400 mm行程为1.0ms
         4800mm行程为2.ms / 7600mm行程为5.0ms
工作温度: -40 ～ +85℃
防护等级: IP67
振动试验: 5g / 10 ～ 2000Hz 符合IEC standard 68-2-6
冲击试验: 50g 单次冲击，符合IEC standard 68-2-27
耐压等级: 350bar / 600bar 峰值
安装螺丝: M18 x 1.5
本体材料: 电子仓采用阳极氧化铝 / 测杆和安装法兰采用316不锈钢
