产品介绍Products
)
)
产品描述
HTR微型自恢复系列直线位移传感器分为外置式弹簧和内置式弹簧两种！
通用HTR微型自恢复系列直线位移传感器，有效行程5mm～100mm，两端均有2mm缓冲行程，精度1%～0.3%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合；顶推杆无需安装，无需对中，顶推角90±3°，允许顶推极限运动速度为3m/s。
微型自恢复直线位移传感器特性：
体积小巧
使用寿命高达5千万次运动
传感器带复位弹簧
可在各种恶劣环境下使用（潮湿、油污、灰尘）
防护等级IP67
DIN标准触点
双轴承连动杆
不受冲击和震动影响
电缆方式连接
外壳：阳极氧化铝
装配：扣压式固定支架
传动装置：不锈钢。
轴承：回转滑动轴承
电阻元件：导电塑料
电刷组件：贵金属多触电电刷，带弹性阻尼
电气连接：3芯无内应力的屏蔽电缆长1.2米长
HTR微型自恢复系列参数表:
|
公称行程规格
|
mm
|
5
|
10
|
25
|
50
|
75
|
100
|
||
|
电阻行程(A.E)
|
mm
|
5
|
10
|
25.5
|
50.5
|
75.5
|
101
|
||
|
机械行程(M.T)
|
mm
|
9
|
14
|
29.5
|
54.5
|
79.5
|
105
|
||
|
相对线性精度(FS)
|
±%
|
1%
|
0.5%
|
0.3%
|
|||||
|
电阻值±10%
|
KΩ
|
5
|
|||||||
|
解析度/分辨率
|
模拟
|
Infinite无限解析
|
|||||||
|
重复性精度
|
mm
|
0.01
|
|||||||
|
最大工作速度
|
m/s
|
3
|
|||||||
|
建议输出环电流
|
μA
|
1
|
|||||||
|
使用温度环境
|
℃
|
-40℃ ～ +120℃
|
|||||||
|
输出信号类型
|
Vdc
|
0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载
|
|||||||
|
尺寸A
|
mm
|
39
|
44.5
|
60
|
85
|
110
|
135.5
|
||
|
重量(不含配件)
|
g
|
56
|
58.5
|
63
|
70
|
77
|
84
|
||
|
备注
|
|
内置弹簧
|
外置弹簧
|
||||||

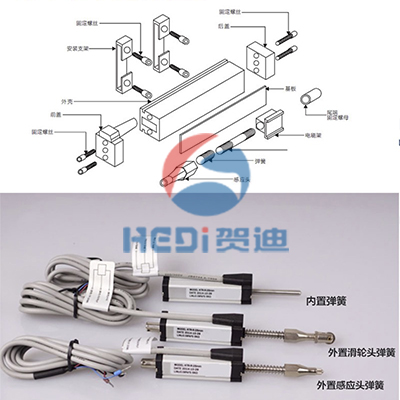

内置弹簧型位移传感器图片及尺寸图:
外置弹簧型位移传感器图片及尺寸图:
